3D компьютерная томография в высоком разрешении

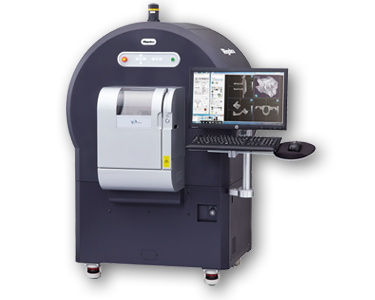

CT Lab предоставляет пользователю высокую скорость съемки в высоком разрешении и быструю установку образцов и, поэтому, идеально подходит как для целей R&D (НИОКР) исследований, так и для целей производства. Поле зрения и разрешение могут варьироваться для возможности наблюдения даже тонкой структуры. Максимальное количество пикселей составляет 8000x8000. Наблюдение 3Д структуры в высоком разрешении доступно на высочайшем уровне, в сравнении с другими приборами подобного класса. Максимальный диаметр измеряемого объекта составляет 72 x 36 мм.После широкоформатной визуализации, изображение тонкой структуры может быть детально реконструировано при помощи новой функции визуализации широкоформатного изображения.
Режим реального времени для in-situ визуализации
В прибор интегрирован 2D режим реального времени высокого разрешения с функцией записи, который позволяет получать данные даже быстрее чем компьютерная рентгенография. Отличительной особенностью этой функции является возможность непосредственного наблюдения, и исследования структурных изменений в образце в режиме реального времени in-situ. Данная функция эффективна для наблюдения за процессами зарядки/разрядки аккумуляторной ячейки, состоянием шлангов системы охлаждения во время непосредственного протекания жидкости, а также структурными превращениями во время нагрева. Весь процесс наблюдения может быть записан в память, поэтому момент, в который произошли изменения, может быть легко проверен позже. Важной особенностью прибора является возможность изменения параметров мощности измеряемого объекта (включение/выключение) прямо во время процесса его измерения, поскольку кабели питания или шланги подачи измеряемого объекта подключаются снаружи прибора через специальные порты, расположенные на боковой стороне CT Lab.
Два варианта: GX90 и GX130
2 модели доступны на выбор: маломощный CT Lab GX90 (мощность 90 кВ) приспособленный для изучения таких объектов как смолы, и высокомощный CT Lab GX130, подходящий для изучения образцов, тяжело просвечиваемых рентгеновским излучением, таких, как металлы.
Дешевая стоимость запуска
Устройство работает от источника питания в 100 В, поэтому не нуждается в водяном охлаждении. Оборудование имеет колесики, чтобы сделать лёгким перемещение прибора на фабриках или складах. Нет необходимости в специалисте службы безопасности по работе с рентгеновским излучением, для работы на данном приборе.
Области применения CT Lab
|
Высокоскоростная компьютерная томография и реконструкция изображения
Томографическое изображение интересующего вас объекта может быть создана после 8 секунд сканирования и 15 секунд реконструкции изображения (максимальные скорости сканирования и реконструкции). При этом, даже в режиме максимального разрешения, время, необходимое для полного сканирования образца достигает значения в 57 минут. Это значительно снижает время требующееся для полного сканирования образца, которое составляет порядка 2 или 3-х часов для съемки в высоком разрешении в общем случае. |
 |
|
Широкая зона визуализации изображения в высоком разрешении
Благодаря встроенной функции, включенной в оригинальное программное обеспечение, возможно наблюдение даже тонкой структуры путем выбора широкой зоны визуализации и разрешения. Минимальное разрешение составляет 4,5 мкм, максимальное количество пикселей составляет 8000 x 8000. В общем случае, поле зрение будет уменьшаться по мере увеличения разрешения, однако в CT Lab GX, измерение может выполняться в высоком разрешении при сохранении широкопольной визуализации. |
 |
|
Функция неподвижного расположения образца
Компьютерная томография может быть выполнена путем простого помещения образца в измерительное устройство, без необходимости в ручном перемещении измеряемого объекта. Образец просто и надежно помещается в держатель, и сканирование может быть выполнено даже для материалов находящихся в жидкости. |
 |
Главные особенности:
- Невероятная скорость сканирования и реконструкции объекта;
- Широкая зона визуализации измеряемого объекта;
- Метод «неподвижного образца»;
- Низкая стоимость эксплуатации;
- 2 модели на выбор с разной мощностью трубки – 90 кВ и 130 кВ;
- Области применения CT Lab.
